Під час планування виробничої лінії волочіння пружинного дроту ключовим є чітке визначення позиціонування вашого продукту (наприклад, цільовий діапазон діаметрів дроту та призначення пружини), що безпосередньо визначає тип обладнання та необхідний шлях процесу. У той же час важливо знайти баланс між енергозбереженням і захистом навколишнього середовища (наприклад, очищення стічних вод травлення) і підвищенням ступеня автоматизації, що може значно підвищити ефективність виробництва та рівень кваліфікації продукції.
🔧 Аналіз ключових процесів та обладнання
Попередня обробка сировини:Дротяні катанки часто мають на поверхні окалину, яку необхідно видалити шляхом механічного видалення іржі (наприклад, лущення) або хімічного травлення. Фосфатування та омилення утворюють мастильний шар на поверхні дроту, щоб зменшити тертя під час волочіння. Наприклад, після фосфатування рекомендується промивати водою під високим{4}} тиском не менше 0,60 МПа.
Креслення дроту:Це основний крок, який виконується поетапно залежно від цільового діаметра дроту:

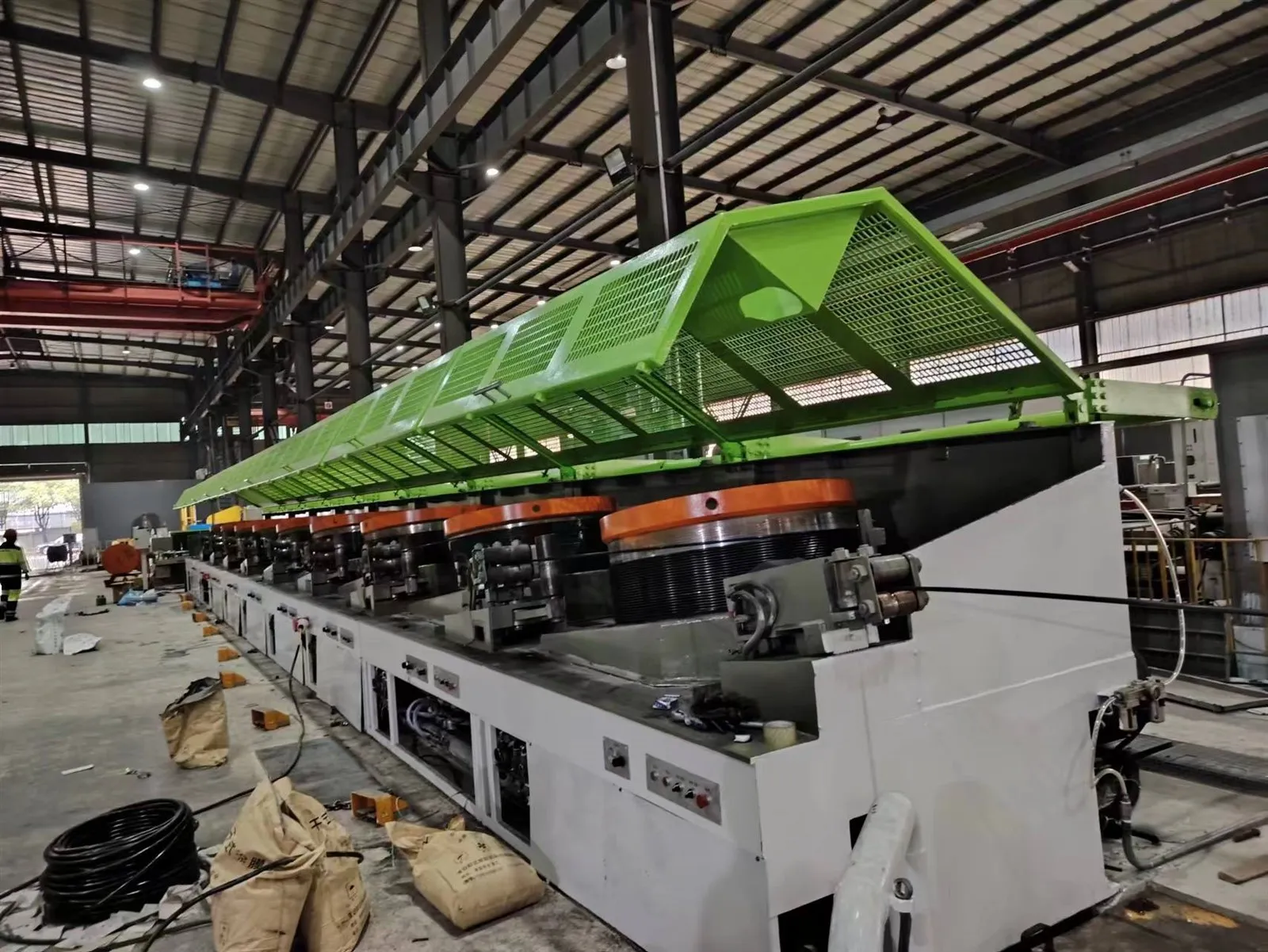

Грубе волочіння/проміжне волочіння: зазвичай волочильний верстат із прямим-лінієм або -шківом використовується для витягування дроту від більшого діаметру (наприклад, 6,5 мм) до середнього розміру (наприклад, 5,0 мм).
Закінчити малюнок:Щоб досягти точних кінцевих розмірів (наприклад, φ2,5 мм або більше) і чудової якості поверхні, використовується машина для фінішного волочіння прямої-лінії або машина для волочіння дроту-з водяним охолодженням. Цей етап вимагає точного контролю часткового стиснення (наприклад, одне дослідження зменшило частковий стиснення з 17,96% до 15,91%, щоб збільшити пропускну здатність) і швидкості малювання.
Термічна обробка:Термічна обробка має вирішальне значення для відновлення пластичності матеріалу та регулювання його механічних властивостей.
Проміжний відпал: якщо під час кількох циклів витягування відбувається сильний робочий зміцнення, для відновлення пластичності необхідний проміжний відпал.
Загартування та відпуск готової продукції:Комбінований процес загартування та відпустки часто використовується для готового дроту з пружинної сталі. Наприклад, деякі процеси використовують температуру загартування 900-950 градусів і температуру відпустки 450-460 градусів для досягнення високої еластичності та міцності.
Обробка поверхні та намотування пружини:Після волочіння дроту поверхня дроту змащується онлайн, щоб запобігти іржі та забезпечити змащення для подальшої обробки, або піддається гальванопластикі та іншим обробкам. Нарешті, дріт намотується в різні пружинні форми за допомогою пружинних верстатів з ЧПК (таких як 8- або 10-осьові верстати). Ці машини можуть виготовляти пружини діаметром від 0,2 мм до 2,5 мм і навіть більше.
