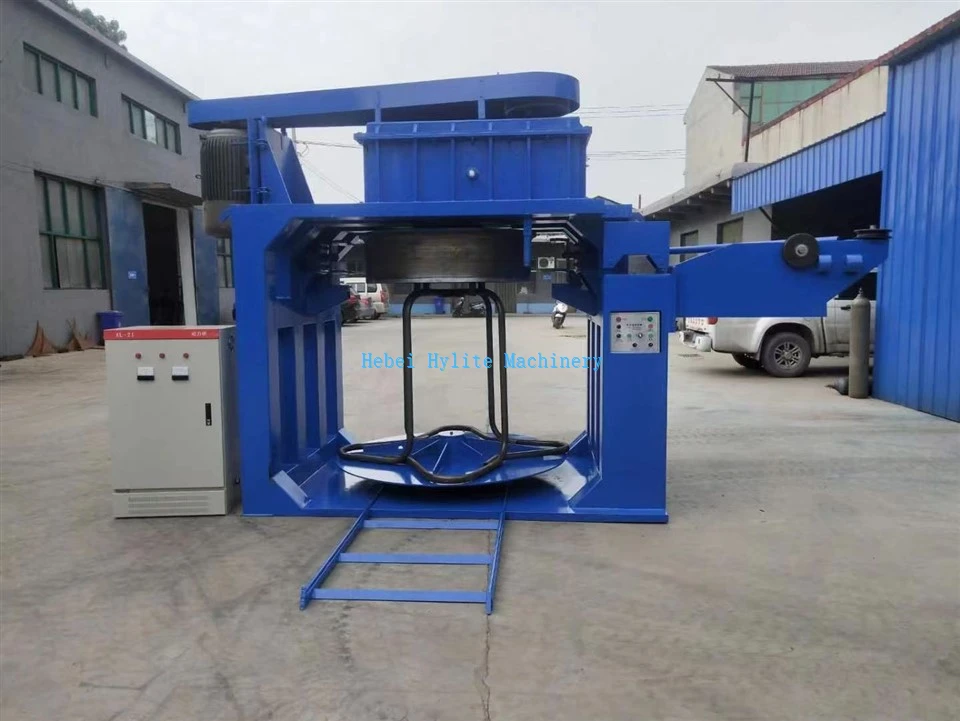

«Перевернутий» означає, що барабан подачі дроту (-котушка двотаврової балки) розміщений догори дном над машиною, так що витягнутий дріт падає в приймальний-барабан знизу під своєю вагою. Це метод волочіння дроту, який дозволяє уникнути скручування та деформації.
Робочий процес продуктів
Подача дроту:
Товстий дріт, який потрібно протягнути (подача), поміщається на ролик подачі у верхній частині машини. Цей ролик вільно обертається (зазвичай з гальмом для контролю натягу).
Кінець дроту виводиться з верхнього ролика.
Малювання:
Дріт спочатку проходить через волочильну камеру. Коробка для матриць містить волочильні матриці (зазвичай твердосплавні або алмазні) з отворами, що поступово зменшуються.
Дріт силою протягується крізь отвори фільєри сильною силою розтягування, зазнаючи пластичної деформації. Його діаметр зменшується, довжина збільшується, а поверхня стає більш гладкою.
Більшість верстатів для волочіння дроту мають просту конструкцію-для одноразового волочіння (тільки через одну матрицю). Багато-інверсні машини також існують, але менш поширені.
Розпочати-(Ключовий крок):
Після витягування дріт виходить із матриці та звисає вертикально вниз.
У нижній частині машини є приймальна котушка-з приводом-від двигуна. Дріт природним чином падає під дією сили тяжіння, а обертова котушка акуратно намотує дріт навколо себе.
Щоб забезпечити рівномірне намотування, використовується напрямна для спрямування руху дроту вперед--назад, досягаючи рівномірного намотування.
Розвантаження:
Після того, як рулон дроту буде протягнуто, приймальна котушка (тепер заповнена готовим дротом) зупиниться автоматично або вручну.
Уся нижня приймальна-секція (включаючи барабан і змійовик) може бути спроектована як поворотна, підйомна або візкова. Оператор відсуває його вбік або повертає, щоб видалити повну котушку, замінює його порожнім барабаном, і можна починати наступний цикл роботи. Це ключ до досягнення безперервного виробництва.
